Servo hydraulisk blåsestøpemaskin: hvordan evaluere drivsystemet før du kjøper

Start med hva servosystemet faktisk styrer

I et servohydraulisk system styrer den elektriske stasjonen og motoren pumpen som leverer hydraulisk kraft. Maskinens hydrauliske krets distribuerer deretter kraften til de aktuelle aktuatorene. Spør hvilken variabel kontrollsløyfen regulerer: tilførselstrykk, kommandert strømning, akseposisjon eller en kombinasjon. Dette er forskjellige kontrolloppgaver, selv når et tilbud kaller dem alle "servokontroll".

Bosch Rexroth beskriver sinSytronix stasjoner med variabel hastighetsom motor-pumpe-kombinasjoner som matcher tilkoblet lastbehov og reduserer etterspørselen under tomgangsfaser. Det etablerer driftsprinsippet. Den fastslår ikke hvilke Rexroth-komponenter, sensorer eller programvare en bestemt Kinggle-konstruksjon bruker, eller hvilke besparelser den bygningen vil oppnå.

Det første kjøpsdokumentet bør derfor være en akseplan. Angi formåpning og lukking, vognvandring, blåsestiftbevegelse, uttak og eventuell akkumulatorutladningsbevegelse som gjelder. Registrer aktuatoren og kontrollmetoden ved siden av hver bevegelse. Hvis to bevegelser deler en hydraulisk forsyning, gjør dette forholdet synlig. Hvis en separat drivenhet kontrollerer ekstruderingen, hold den adskilt fra hydraulikkpakken.

Tilførselskontroll er ikke det samme som delkontroll

En trykkkontrollert pumpe kan støtte repeterbar bevegelse, men en trykkverdi beviser ikke at en sylinder har nådd sin beordrede posisjon. På samme måte beskriver en koder på pumpemotoren den motorens bevegelse. Den måler ikke automatisk platens posisjon, formparallellitet eller det ferdige produktets veggtykkelse. Tilbudet skal identifisere tilbakemeldingen som brukes for hver lovet funksjon.

KingglesKGB2L produktsideviser en hydraulisk differensialdesign, en servooljepumpemotor og en Mitsubishi PLS. Disse elementene beskriver forskjellige deler av maskinen. En PLS er sekvenskontrolleren, ikke bevis på helelektrisk bevegelse. For en bredere prosessoversikt,blåsestøpemaskinguideforklarer hvor ekstrudering, fastspenning og blåsing passer sammen.

En nyttig servospesifikasjon navngir den kontrollerte funksjonen og bevisene som bekrefter den. Et komponentmerke eller et motormerke alene er ikke et akseptkriterium.

Les de publiserte tallene uten å blande betydningene deres

Kinggles småflaske- og akkumulatormaskiner gir nyttige eksempler på servohydraulisk utstyr i forskjellige skalaer. Figurene nedenfor kommer fra de tilknyttede modellsidene. De er publiserte konfigurasjonsreferanser, ikke målinger fra én delt produksjonsprøve. De bør lede en ingeniørdiskusjon i stedet for å rangere disse maskinene opp mot hverandre.

Kilder: de tre koblede Kinggle-spesifikasjonstabellene. Sidene merker L/min-verdiene "servopumpeforskyvning"; L/min er en strømningsenhet, i motsetning til forskyvning per omdreining. Bekreft pumpens faktiske slagvolum, hastighetsområde og nominelle driftsforhold i den valgte byggedokumentasjonen.

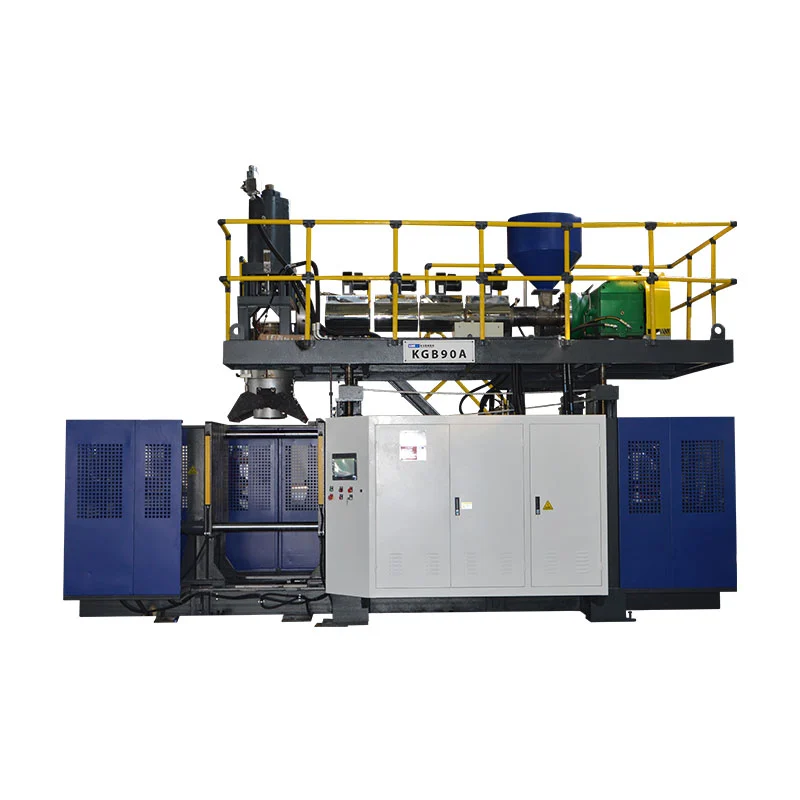

KGB2L har et enkelt-stasjons formskiftende arrangement. Sidene KGB90A og KGB100B beskriver akkumulatorhodemaskiner med oljesylinderformlåsing og hydrauliske servosystemer. Deres beholderstørrelser og klemmekrav varierer betydelig. 25 kW pumpemotoren på KGB100B er derfor ikke bevis på at den er mindre effektiv enn 11 kW motoren på KGB2L.

Separer pumpemotoren fra ekstrudermotoren også. DeKGB100B bordviser en 55 kW ekstrudermotor sammen med sin 25 kW servooljepumpemotor. Disse vurderingene tilhører forskjellige belastninger. Ingen av tallene representerer elektrisiteten som forbrukes under produksjon av en bestemt akseptert beholder.

To katalogetiketter fortjener spesiell oppmerksomhet

KGB2L-siden viser 600 PC/HR under "Output (tørrsyklus)." Betrakt det som en tørrsyklusreferanse, ikke et løfte om 600 aksepterte flasker per time. Produksjonseffekten avhenger av den faktiske flasken, formen, harpiksen, kjølingen og etterbehandlingssekvensen. En rask tom bevegelse kan ikke etablere disse resultatene.

Samme side viser "Gjennomsnittlig energiforbruk" som 12 til 18 kW. Disse enhetene beskriver kraft, ikke energi akkumulert over tid. Ikke konverter rekkevidden til kWh per flaske uten et samsvarende målevindu og antall aksepterte produkter. Kingglesveiledning om energiforbrukforklarer den målingen separat.

Trykk og strømning må fungere sammen gjennom den nødvendige sekvensen

En pumpes overordnede strømningsverdi forteller ikke en kjøper hvor mye strøm som er tilgjengelig ved det nødvendige trykket. Motorkraft, pumpeegenskaper, oljetilstand og kretstap begrenser dette driftspunktet. Gjennomgå trykkstrømkonvolutten for den faktiske driftssyklusen, inkludert tiden brukt ved hver tilstand. En liste over separate maksimumsverdier er ikke nok.

Parkers T6 pumpekataloggir en valgrutine som sjekker forskyvning, hastighet, lekkasje, tilgjengelig flyt og effekttap. Dens bearbeidede metode skiller teoretisk flyt fra effektiv flyt og legger til tap til det teoretiske kraftbehovet. Metoden er nyttig her; dens spesielle pumpeverdier bør ikke overføres til en Kinggle-maskin.

En kort beregning avslører den manglende informasjonen

Den ideelle hydrauliske kraften forbundet med en trykkforskjell og levert strømning er:

For et illustrerende driftspunkt på 100 bar og 60 L/min er den ideelle hydrauliske effekten 10 kW. Ved 200 bar med samme flyt er den 20 kW. Dette er konstruerte eksempler, ikke Kinggle-driftstrykk eller testresultater. Faktisk drivinngang må også dekke de relevante tapene; en elektrisk karakter kan ikke behandles som ideell hydraulisk effekt.

Beregningen forklarer hvorfor en 11 kW pumpemotor og en 80 L/min katalogverdi ikke fastslår at pumpen leverer 80 L/min ved hvert trykk. Leverandøren må vise driftsforholdene som kan oppstå sammen. Be om kontinuerlige og intermitterende grenser, tillatt hastighetsområde, effektbegrensningsadferd og konsekvensene av å nå en grense.

Gjennomgå overlappende bevegelser før du øker pumpestørrelsen

Hvis vognbevegelse og en annen hydraulisk akse overlapper, kan deres kombinerte behov avvike fra deres individuelle behov. Kretsen kan prioritere en akse, redusere hastigheten midlertidig eller separere forsyninger. Be leverandøren forklare den valgte strategien og demonstrere den i løpet av den angitte sekvensen. Ikke anta at hver siterte bevegelse når sin individuelle maksimale hastighet samtidig.

Klemkraft trenger en separat gjennomgang av formen og klemmemekanismen. En pumpetrykkavlesning er ikke en direkte måling av brukbar kraft ved verktøyet, og heller ikke bevis på plateparallellisme. Sammenlign den bestilte formtykkelsen, åpningsslaget, monteringsarrangementet og avklemmingskravet med den godkjente klemkonfigurasjonen.

Fortsett å blåse luft ut av denne beregningen. KGB100B-sidens 0,8 MPa-verdi er merket med blåsetrykk. Det er ikke hydraulikksystemets trykkklassifisering. Kingglesveiledning for brukskravseparerer strømforsyning, trykkluft og kjølevann slik at disse systemene kan vurderes på deres egne premisser.

Følg syklusen i stedet for å dømme en imponerende bevegelse

En kort demonstrasjon kan få en maskin til å se responsiv ut samtidig som den skjuler hvor produksjonstid går tapt. Registrer den faktiske sekvensen fra parison-beredskap til neste aksepterte del. Ta med tillatelsene som lar hver bevegelse begynne. En hydraulisk akse som venter på en robot eller en kjøletilstand kan allerede være rask nok; akselerasjon vil ikke forkorte hele syklusen.

Under rask kjøring, observer om bevegelsen når den programmerte posisjonen jevnt og bremser før kontakt. Under formlåsing, undersøk trykkoppbygging og den faktiske klemmetilstanden. Under holding eller avkjøling, sjekk hvilke hydrauliske laster som forblir aktive og hvordan tilførselen reagerer. Ved åpning og uttak, se etter forstyrrelser, forsinkede tillatelser eller gjentatte rettelser.

Registrer bevegelsestider og kvalitetsresultater sammen. En kortere stengetid for formen har liten kjøpsverdi hvis den gir en ustabil avklemming eller tvinger fram en senere justering. På samme måte er en stillegående kraftenhet ikke nok hvis en bevegelse avtar når oljen når sin normale driftstilstand. Forsøket må koble bevegelsen til delen som følger den.

Hold sognekontroll på sin egen diagnostiske vei

En servohydraulisk ekstruderingsblåsestøpemaskin kan ha et separat kontrollsystem for veggtykkelse. Kinggles KGB100B-side viser en MOOG 100-tykkelseskontroller. Det gjør ikke pumpehastighetskontroll og die-gap-programmering utskiftbare. De tar for seg ulike deler av prosessen, og en test bør bevare begge sett med innstillinger.

Hvis veggfordelingen beveger seg fra syklus til syklus, sammenligne parison-kommandoen og tilgjengelig tilbakemelding med ekstruderingsstabilitet, skuddkonsistens og timing. Hvis den ene siden forblir tynn, inspiser sentrering og justering før du øker hele profilen. Kingglesparison programmeringsguideforklarer hvorfor programvareredigeringer ikke kan reparere en mekanisk feil eller prosessfeil på en pålitelig måte.

Den praktiske kjøpsprioriteten er en repeterbar sekvens som produserer akseptable deler. Høyeste aksehastighet hører under dette målet. Krev hendelsesposter som avslører hvilket stadium som endret seg når utdata eller kvalitet endret seg, i stedet for å akseptere et enkelt totalt syklusnummer uten sammenbrudd.

Sammenlign hydrauliske, servohydrauliske og elektriske drivenheter etter applikasjon

Stasjonsetiketter er kun nyttige etter at bevegelsesarkitekturen er klar. "Hydraulisk" beskriver hvordan kraften når aktuatoren. "Servohydraulisk" legger til en beskrivelse av kontroll, ofte ved motor-pumpepakken. "All-elektrisk" skal identifisere elektrisk aktivering for de angitte maskinbevegelsene. En maskin kan også kombinere forskjellige drivtyper, så en akseplan er mer informativ enn én etikett.

Produsentdokumentasjon viser hvorfor det skillet er viktig. Bosch Rexroth sinbeskrivelse av hydraulisk drift med variabel hastighetforklarer behovsbasert motor-pumpedrift. DerimotBekums elektriske maskinbeskrivelseidentifiserer eksplisitt elektrisk fastspenning, ekstruderløft og uttak. Sistnevnte er et definisjonseksempel, ikke en anbefaling om å erstatte Kinggles hydrauliske modeller eller bevis på et Kinggle elektrisk tilbud.

Ikke anta at en konvensjonell hydraulikkpakke kjører med full last gjennom hver pause. Pumpen og lossearrangementene må kontrolleres. På samme måte må du ikke anta at en servopakke eliminerer kjøling, oljepleie eller ethvert hydraulisk tap. Bosch Rexroth beskriver redusert varmetilførsel og kjølebehov for sine systemer med variabel hastighet, men det er ikke en påstand om at hele produksjonscellen ikke trenger kjøling.

For anskaffelse, kortliste maskinen som passer til formen og nødvendig kraft, fullfører sekvensen og kan vedlikeholdes lokalt. Sammenlign deretter målte resultater på samme produktbasis. Hvis hygieneregler begrenser hydraulikkolje i nærheten av produktet, definer det begrensede området og tillatte arrangementer eksplisitt. Hvis servicetilgang er vanskelig, inspiser komponentutskiftningsbaner før du velger pakken.

En stasjonsarkitektur får sin plass gjennom produkttilpasning og dokumenterte resultater. Å velge den nyeste etiketten før du definerer delen skaper en kostbar sammenligning uten noe pålitelig beslutningsgrunnlag.

Få aksepttesten til å svare på kjøpsspørsmålet

En servohydraulisk aksepttest bør fastslå om den bestilte pakken fullfører den nødvendige produksjonssekvensen under definerte forhold. Godta produkttegningen, formrevisjonen, harpikskvaliteten og aksepterte deler før du kjører. Identifiser den faktiske maskinbyggingen og programvarerevisjonen. Å endre testartikkelen midtveis kan gjøre tilsynelatende bedre energi- eller syklusresultater umulige å sammenligne.

Bruk separate poster for hydraulisk drift og total maskinenergi. En pumpedrevet undermåler kan hjelpe med å forklare hvor hydraulikkpakken bruker strøm. Den innkommende maskinmåleren kan også fange opp ekstrudering, varmeovner og installerte hjelpeutstyr. Ingen av dem fanger nødvendigvis opp kompressoren eller kjøleren. Registrer grensen ved siden av resultatet i stedet for å beskrive hver avlesning som "maskinforbruk".

EUROMAP 46.2, versjon 1.0, spesifiserer produktrelatert energimåling for en ekstruderingsblåsestøpemaskin med en gitt form og kundedefinerte produktkrav. Det krever stabil automatisk drift, fatforhold og oljetemperatur før måling. Måleforholdene inkluderer minst 10 minutter og minst 15 sykluser. Dette er krav til energimåling, ikke en fullstendig pålitelighet eller forsendelsesgodkjenningstest.

Bruk anbefalingens definerte betingelser når den metoden inngår i kjøpsavtalen. Legg til en separat kjøre- og prøvetakingsplan som passer til produkt- og produksjonsrisikoen. Et lengre utholdenhetskrav trenger egen avtalt varighet, stopppolicy, inspeksjoner og avvikshåndtering; det bør ikke antydes av energitesten alene.

1. Frys testkonfigurasjon, produktidentitet, verktøy og kvalitetsgrenser.
2. Stabiliser maskinen i henhold til avtalt metode og bruksanvisning.
3. Registrer den normale produksjonssekvensen, inkludert overlappende bevegelser og pauser.
4. Mål elektrisitet og akseptert effekt over det samme definerte vinduet.
5. Kontroller prøver mot avtalte dimensjoner, veggplasseringer og funksjonstester.
6. Gjengi tillatte stopp-og-start-forhold og registrer gjenopprettingsatferd.
7. Lukk avvik med støttende resultater og lagre de godkjente innstillingene.

Energi per akseptert del er målt kWh delt på aksepterte deler fra samme vindu. Hvis prøven kun gjelder maskingrensen, navngi beregningen deretter. Dette innkjøpsmålet må ikke forveksles med EUROMAPs produkt-massenevner, og det bør ikke skjule avslag ved å telle hver støpt gjenstand som akseptert produksjon.

Kingglestestguide for fabrikkgodkjenningviser hvorfor et bare "bestått" resultat er svakt bevis. Bruk den logikken på stasjonspakken: angi hva som ble observert, under hvilke forhold, mot hvilken grense, og hva som skjedde da sekvensen endret seg.

Et servicebart system skiller hydrauliske feil fra prosessfeil

Velg en pakke som lar vedlikehold identifisere et problem før du justerer innstillingene. En servoalarm, en trykkfluktuasjon og en tynn flaskevegg er forskjellige observasjoner. De kan være koblet sammen, men å behandle dem som ett "hydraulisk problem" kan føre til unødvendige endringer. Start med den registrerte hendelsen og sammenlign den med den siste godkjente produksjonsbasislinjen.

Disse kontrollene organiserer etterforskningen; de erstatter ikke leverandørens feilsøkingsprosedyre. Fysiske inspeksjoner, elektriske målinger og hydrauliske justeringer krever autorisert personell. Maskininstruksjoner bør angi hvordan man isolerer elektrisk, hydraulisk og pneumatisk energi og håndterer beholdt last. Å stoppe en motor alene fastslår ikke at en hydraulisk krets er trygg å åpne.

OSHAs veiledning for farlig energiidentifiserer hydraulisk og pneumatisk energi sammen med elektriske og mekaniske farer. Bruk gjeldende lokale krav og den maskinspesifikke isolasjonsprosedyren. Aldri omgå en forrigling eller løsne en strømførende forbindelse for å undersøke et trykkproblem.

Inspiser servicepakken før forsendelse

Krev en indeksert hydraulisk krets, elektriske tegninger, komponentdelnummer, godkjente olje- og filterspesifikasjoner, vedlikeholdsinstruksjoner og en dokumentert sikkerhetskopi av innstillinger. Kjøperen bør vite hvordan man erstatter en stasjon eller kontroller uten å miste den godkjente konfigurasjonen. Avtal hvem som har tilgang til beskyttede parametere og hvordan en endret innstilling vil bli registrert og reversert.

Sjekk skaptilgang og kjølearrangement mot anleggsmiljøet. Inspiser om vedlikehold kan nå servicepunkter uten å fjerne ikke-relatert utstyr eller gå inn i et farlig område. Tilgjengelighet av reservedeler fortjener en konkret diskusjon om identifikatorer og forsyningsordninger, ikke et løfte om at kjente komponentmerker eliminerer nedetid.

En nyttig overlevering inkluderer den aksepterte grunnlinjen, alarmlisten og bevisene som trengs for fjerndiagnose. Det gjør at fabrikken kan rapportere en identifiserbar tilstand i stedet for å sende en video av et uforklarlig stopp.

Sett drivsystemet inn i kjøpsspesifikasjonen

Et tilbud skal koble drivpakken til et godkjent produkt og produksjonsmål. Begynn med deltegningen, ferdig vekt, veggkrav, harpikskvalitet, verktøyarrangement og planlagte skift. Definer deretter bevegelsene og driftsforholdene maskinen må fullføre. Dette gir leverandøren en plikt til å løse fremfor en forespørsel om en bestemt motorstørrelse.

For en liten flaske, denKGB2Lgir et publisert utgangspunkt med liten kapasitet. For larger industrial products, theKGB90AogKGB100Boppgi akkumulator-maskinreferanser. Velg blant dem gjennom hele verktøy- og prosesskravet, ikke nominelt beholdervolum alene.

Kjøreplanen skal angi hydraulikkforsyningsarrangementet, pumpens og motorens identitet, kontrollerte variabler, nødvendig tilbakemelding og tillatt driftsomfang. Legg ved den avtalte sekvensen og identifiser hvilke handlinger som kan overlappe. Inkluder oljekjøling og anleggsforhold fordi utstyret skal fungere i mottaksfabrikken, ikke bare i leverandørens testområde.

• Definer akseptabel produktutgang separat fra tørrsyklusytelse.
• Spesifiser energigrense og avtalt målemetode.
• Angi hvordan syklushendelser, avvik og prøveidentitet vil bli registrert.
• Identifiser tegninger, sikkerhetskopier av programvare og vedlikeholdsfiler som ble levert ved overlevering.
• Godta de tillatte omstartsscenariene og bevisene som kreves for å godta dem.

Hold ytelse og kommersielle vilkår eksplisitt. Hvis energireduksjon er en kjøpsbetingelse, definer sammenligningens grunnlinje og testartikkel. Hvis en garantert utgang er viktig, angi aksepterte delkriterier og prøvebetingelser. Et generelt løfte om rask respons kan ikke avgjøre en tvist om en langsom produksjonslinje.

Det sterkeste forslaget vil forklare hvorfor den valgte trykkflytpakken passer til formen og sekvensen, hvordan testen vil bevise det valget, og hvordan mottaksfabrikken kan bevare resultatet. Kjøp den tekniske passformen. En servoetikett er bare begynnelsen på vurderingen.
